大型商业建筑太阳能空气能集热工程的系统设计要点

引言

        在大型商业建筑中，能源消耗是一个重要的成本支出项目，同时也对环境产生较大影响。太阳能空气能集热工程作为一种绿色、节能的能源解决方案，正逐渐在大型商业建筑中得到广泛应用。该系统能够有效利用太阳能和空气能这两种可再生能源，为建筑提供热水、供暖等服务，降低建筑对传统能源的依赖。以下将详细阐述大型商业建筑太阳能空气能集热工程的系统设计要点。

负荷计算

热水负荷计算

        大型商业建筑的热水使用场景多样，如酒店的客房洗浴、餐饮场所的餐具清洗等。准确计算热水负荷是系统设计的基础。需要考虑建筑内的人员数量、用水定额、热水使用时间等因素。例如，酒店根据客房数量和平均入住率，按照每人每天的热水使用量标准（如 150 - 200L/人·天）来计算总热水需求量。同时，要考虑不同季节热水需求的变化，冬季热水需求通常会高于夏季。

供暖负荷计算

        对于需要供暖的大型商业建筑，要计算供暖负荷。这涉及到建筑的围护结构热工性能、室内设计温度、室外气象参数等。通过计算建筑物的耗热量，确定满足供暖需求所需的热量。例如，根据建筑的外墙保温材料、窗户类型等计算围护结构的传热系数，结合室内外温差，计算出单位面积的热损失，进而得出整个建筑的供暖负荷。

太阳能集热器选型与布置

集热器类型选择

        常见的太阳能集热器有平板集热器和真空管集热器。平板集热器结构简单、成本较低，适用于光照条件较好、对水温要求不是特别高的场合；真空管集热器集热效率高，能在较低温度下有效集热，适合冬季寒冷地区或对热水温度要求较高的情况。在大型商业建筑中，要根据当地的气候条件、建筑的使用需求等综合选择集热器类型。

集热器面积计算

        根据热水负荷和供暖负荷计算结果，结合集热器的集热效率、当地的太阳能资源情况等，计算所需的集热器面积。一般来说，集热器面积应满足在太阳能资源较好的情况下，能够提供大部分的热水和供暖热量。例如，在太阳能资源丰富的地区，集热器面积可以相对小一些；而在太阳能资源相对较差的地区，则需要增加集热器面积。

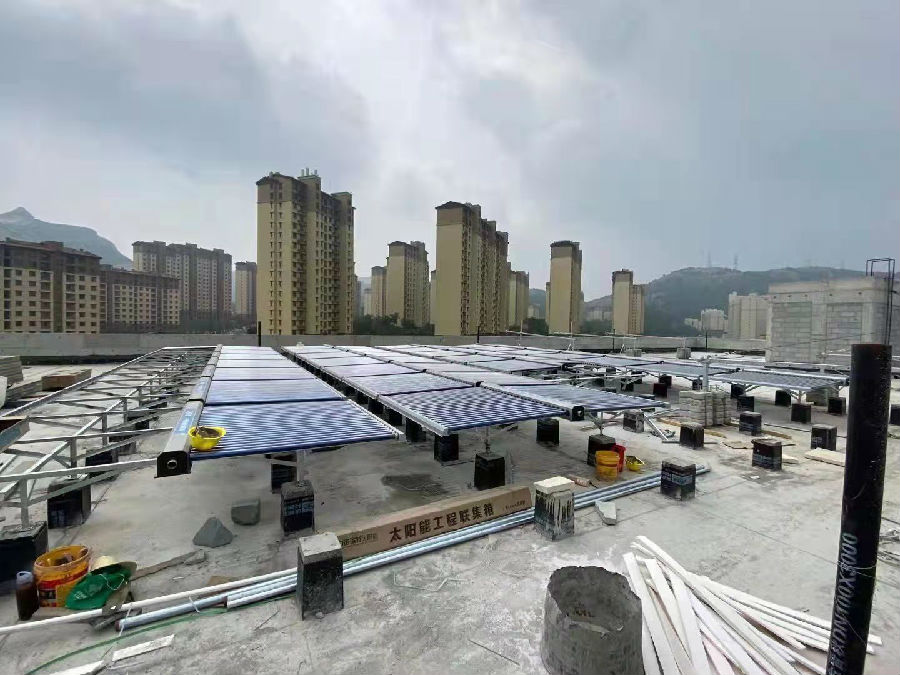

集热器布置

        集热器的布置要考虑朝向、倾角等因素。为了获得最大的太阳能辐射量，集热器应尽量朝南布置，倾角一般根据当地的纬度来确定，通常在纬度±10°的范围内调整。同时，要保证集热器之间有足够的间距，避免相互遮挡，影响集热效果。在大型商业建筑的屋顶或墙面布置集热器时，还要考虑建筑的承载能力和美观性。

空气能热泵选型

热泵类型选择

        空气能热泵有常温型、低温型等不同类型。常温型热泵适用于冬季气温相对较高的地区；低温型热泵能够在较低的环境温度下正常工作，适用于寒冷地区。在大型商业建筑中，要根据当地的冬季最低气温来选择合适的热泵类型。

热泵容量确定

        根据热水负荷和供暖负荷中太阳能集热器无法满足的部分，确定空气能热泵的容量。热泵的容量应能够在太阳能不足时，及时补充所需的热量，保证热水和供暖的稳定供应。同时，要考虑热泵的能效比，选择能效比高的热泵，以降低运行成本。

储热系统设计

储热水箱选型

            储热水箱的容量要根据热水负荷、太阳能集热器和空气能热泵的供热量等因素来确定。一般来说，储热水箱的容量应能够储存一定时间的热水，以满足建筑在太阳能不足或夜间等时段的热水需求。例如，对于酒店等热水使用较为集中的场所，储热水箱的容量可以适当大一些。储热水箱的材质要具有良好的保温性能和耐腐蚀性，常见的有不锈钢水箱、搪瓷水箱等。

水箱保温设计

        为了减少热水在储存过程中的热量损失，水箱的保温设计至关重要。可以采用聚氨酯泡沫等保温材料对水箱进行保温，保温层的厚度要根据当地的气候条件和水箱的使用要求来确定。一般来说，保温层厚度在 50 - 100mm 之间。

控制系统设计

温度控制

        通过温度传感器实时监测太阳能集热器、储热水箱、供暖系统等各部分的温度。当集热器温度达到设定值时，启动循环泵，将热水输送到储热水箱；当储热水箱温度低于设定值时，启动空气能热泵进行加热。在供暖系统中，根据室内温度的变化，调节空气能热泵的运行，保证室内温度的稳定。

水位控制

        在储热水箱中设置水位传感器，实时监测水箱的水位。当水位低于设定值时，自动补水；当水位高于设定值时，停止补水，防止水箱溢流。

智能控制与远程监控

        采用智能控制系统，实现对整个太阳能空气能集热工程的自动化控制。同时，可以通过远程监控系统，实时了解系统的运行状态、能耗情况等，方便管理人员进行管理和维护。例如，管理人员可以通过手机 APP 远程查看系统的运行参数，及时发现和解决问题。

管道系统设计

管道材质选择

        管道材质要具有良好的耐腐蚀性和保温性能。常见的管道材质有铜管、PP - R 管等。铜管耐腐蚀性能好，但成本较高；PP - R 管成本较低，安装方便，但在高温下的性能相对较差。在选择管道材质时，要根据系统的工作温度、压力等因素来确定。

管道布置

        管道的布置要合理，尽量减少管道的长度和弯头数量，以降低水流阻力和热量损失。同时，要做好管道的保温措施，采用保温材料对管道进行包裹，减少热量在传输过程中的损失。在大型商业建筑中，管道可以沿墙面、天花板等进行布置，避免影响建筑的美观和使用功能。

结论

        大型商业建筑太阳能空气能集热工程的系统设计是一个复杂的过程，需要综合考虑负荷计算、太阳能集热器选型与布置、空气能热泵选型、储热系统设计、控制系统设计、管道系统设计等多个方面的因素。通过合理的设计和选型，能够充分发挥太阳能和空气能的优势，为大型商业建筑提供高效、稳定、节能的热水和供暖解决方案，同时降低建筑的能源消耗和运行成本，实现节能减排的目标。在实际工程中，还需要根据具体的建筑特点和使用需求，进行优化和调整，确保系统的可靠性和经济性。
