漠河地区医院 24 小时热水系统方案论证及热力计算

摘要

本文针对黑龙江漠河冬季夜间极端气温 - 42℃、常规空气能热泵 COP 低于 1.2 的极寒工况，结合医院 24 小时不间断热水、断电后无源供热 48 小时的硬性使用要求，对太阳能跨季节土壤蓄热 + 超低温复叠式空气能耦合热水系统开展可行性论证。项目以 300 床中型综合医院为设计基准，结合当地冻土、土壤热工参数、用水定额完成热力计算，分别核算蓄热水池有效容积、竖直 U 型地埋管换热器总长度。论证结果表明，该复合热源系统可适配漠河严寒气候，多热源互补架构可保障热水连续供应，双重蓄热体系满足断电 48 小时无源供热要求，技术成熟、运行安全且经济性良好。计算得出系统蓄热水池有效容积为 105m³，地埋管总长度约 8887m，可作为同类严寒地区医院热水工程设计参考。

关键词

漠河；医院热水系统；太阳能跨季节土壤蓄热；超低温复叠式空气能；地埋管换热器；断电保供；热力计算

一、项目基础条件

地域与气候方面，黑龙江漠河属于严寒地区，冬季夜间极端气温达到 - 42℃，常规单级空气能热泵 COP 数值低于 1.2，当地最大冻土深度约 2.8m。项目使用要求为医院 24 小时不间断供应生活热水，系统完全断电后可无源连续供热 48 小时。本次设计采用太阳能跨季节土壤蓄热搭配超低温复叠式空气能热泵的耦合系统。设计依据参照《建筑给水排水设计标准》GB 50015-2019、《地源热泵系统工程技术规范》GB 50366-2009。项目按照 300 床中型综合医院作为基准规模开展设计，系统参数可根据床位数量等比例缩放。

二、方案可行性全面论证

（一）极寒工况适配性

普通单级空气能设备在 - 42℃环境下能效偏低，运行过程中容易出现停机问题。超低温复叠式空气能热泵采用低温级与高温级双级压缩结构，额定运行区间可达到 - 45℃。在漠河 - 42℃极端夜间工况下，设备运行 COP 可稳定在 2.0 及以上，制热效率为普通空气能的 1.7 倍以上。设备配套专用低温化霜系统，能够应对极寒环境下的结霜问题，可作为冬季主力补热热源，适配当地气候条件。

漠河冬季日照时长较短，太阳能辐照强度弱，无法依靠太阳能单独承担供热负荷。当地夏季昼长可达 16 至 17 小时，太阳能资源条件较好。系统可收集夏季、秋季的富余太阳能热量，通过竖直地埋管将热量存储于 100m 深层土壤中，实现夏蓄冬用的跨季节储能模式。深层土壤热惰性强，全年散热量较小，是高寒地区理想的跨季节蓄热载体。地埋管埋设深度远大于 2.8m 的当地最大冻深，能够规避冻土冻胀、管道冻堵及冻裂等问题。

（二）24h 连续供热可靠性

本系统采用多热源互补架构，能够大幅降低单点故障带来的运行风险。夏秋季以太阳能集热作为主要热源，产生的富余热量存入地下土壤完成蓄热；冬季白天由太阳能辅助供热，结合土壤蓄热完成负荷调峰；冬季夜间以及阴雨天气等极寒工况下，以复叠式空气能热泵为主热源，土壤蓄热作为补充热源保障供热。多热源联动的运行模式，可满足医院一级负荷 24 小时不间断热水供应的需求。

（三）断电 48h 无源供热可行性

系统设置地上蓄热水池与地下土壤埋管两套无源蓄热体系。发生断电情况后，热泵、循环泵、电气控制系统全部停止运行，系统依靠自然导热结合重力自然对流的方式实现无动力供热。蓄热水池水体热容大，依靠重力循环向用水末端供水，承担短期热负荷。深层土壤埋管依托大体积土壤实现长效蓄热，通过管壁自然导热持续释放热量，是保障 48 小时供热的核心部分。两套蓄热装置均无运动部件，无源运行技术成熟，可稳定满足 48 小时连续供热的使用要求。

（四）安全、寿命与运行经济性

系统常态供水温度不低于 40℃，地埋管布置在冻土层以下，可有效规避系统冻堵问题。热泵设备配置过载、低压、低温等多重保护装置，整体运行安全稳定。PE 地埋管设计使用年限不低于 50 年，太阳能集热器使用寿命为 15 至 20 年，复叠式空气能热泵使用寿命为 12 至 15 年，设备使用周期可匹配医院建筑整体使用年限。土壤蓄热单元无机械运转部件，设备故障率较低。

系统充分利用太阳能这类可再生能源，可有效替代电加热设备与传统锅炉。复叠式热泵的高能效特性搭配跨季节蓄热的削峰填谷作用，能够降低系统长期运行电耗，减少运维成本。

可行性结论

本方案能够匹配漠河极寒环境、医院连续供水、断电 48 小时保供三大约束条件，技术成熟，具备工程落地可行性。

三、统一设计计算参数

严寒地区医院生活热水定额取值为 150L/(床・d)。冬季冷水进水温度 5℃，系统设计供水温度 55℃，断电保供阶段最低允许水温 40℃，水池有效释热温差为 15℃。水体密度取值 1000kg/m³，水的比热容取值 4.2kJ/(kg・℃)。深层土壤初始地温 2℃，土壤最高蓄热温度 25℃，土壤有效蓄热温差 23℃，土壤体积比热容取值 2100kJ/(m³・℃)。48 小时总热负荷由蓄热水池承担 35%，土壤埋管承担 65%。地埋管无源自然换热状态下，单位管长功率取值 8W/m。

四、核心热力计算

步骤 1：计算日均热水量与单日总热负荷

日均热水体积计算：300×150=45000L，换算后为 45m³。将 45m³ 冷水从 5℃加热至 55℃，单日热水加热总热负荷计算如下：Qd=1000×45×4.2×50=9450000kJ

步骤 2：计算断电 48 小时累计总热负荷

系统按照 24 小时均匀用水工况设计，48 小时总需热量：Qtotal=2×9450000=18900000kJ

按照负荷分配比例拆分热量，蓄热水池所需蓄热量：Qw=18900000×35%=6615000kJ土壤埋管所需蓄热量：Qs=18900000×65%=12285000kJ

步骤 3：计算蓄热水池有效容积

根据显热计算公式推导水池容积：Vpool=6615000÷(1000×4.2×15)=105m³

步骤 4：计算土壤埋管换热器总长度

时长换算：48 小时 = 48×3600=172800s单位管长 48 小时累计换热量：8×172800=1382400J/m，换算为 1382.4kJ/m地埋管总长度计算：Ltotal=12285000÷1382.4≈8887m

五、计算结果汇总

蓄热水池有效容积为 105m³。考虑保温需求与安全余量，实际工程选型建议预留 10% 容积，最终选用 115~120m³ 规格水池。竖直 U 型地埋管换热器总长度约 8887m。工程采用单孔深度 100m 的 U 型管，单孔对应管长 200m，理论钻孔数量约 45 孔。

六、补充设计建议

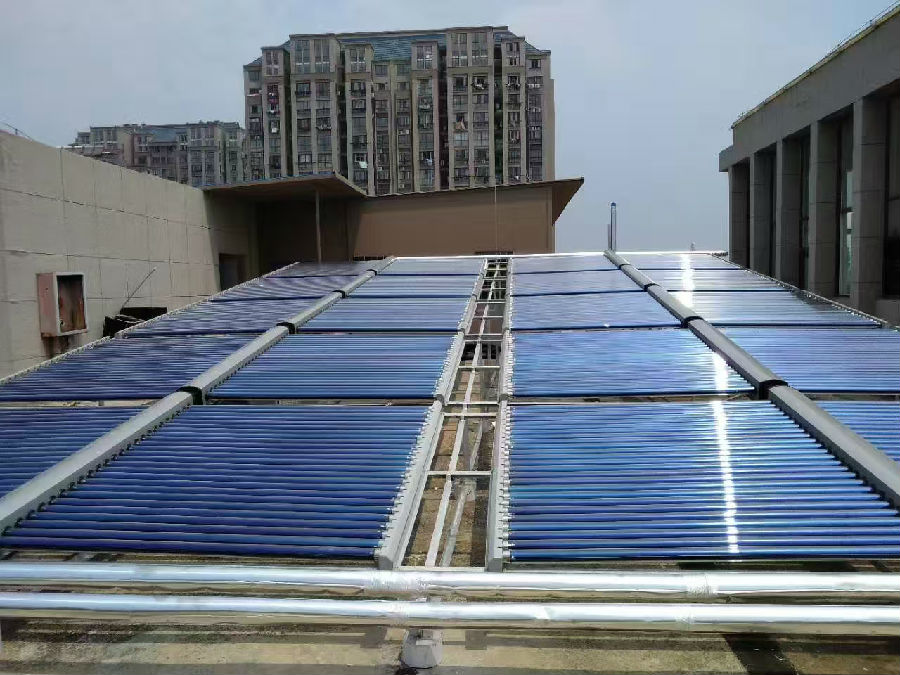

第一，强化保温设计。对蓄热水池、室外管网、地埋管井口位置做高标准保温处理，降低系统静态热损失，保障断电状态下水温稳定。第二，合理配置集热器。太阳能集热器优先布置于建筑屋面，结合夏季最大富余热量匹配集热面积，保障跨季节土壤蓄热效率。第三，落实冻土防护措施。所有室外地上管道增设备用電伴热装置，常态下不启用，仅作为极寒天气应急使用；地埋管埋设深度严格控制在 100m 及以上。第四，负荷灵活适配。若医院床位数量发生变动，热水用水量、蓄热水池容积、地埋管总长度均可按照床位比例进行线性调整。
