锅炉供暖系统简介
来源：山东环晟能源科技有限公司 发布时间：2025-06-20 点击量：
�� 锅炉供暖系统核心架构图
⚙️ 三大核心系统技术规范
1. 热源中枢——锅炉本体
热效率红线（GB 24500-2020）
▸ 燃煤炉：≥78%
▸ 燃气炉：≥94%（超氮氧燃烧技术）
▸ 电锅炉：≥97%（需谷电储能配套）
安全屏障：

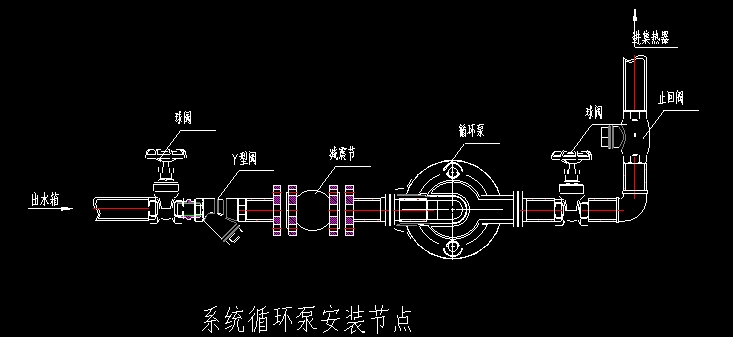

2. 血液循环——水力系统
循环泵黄金定律
流量：mathematica Q = \frac{0.86 \times \sum q}{\Delta t} \\ \Delta t \geq 25^{\circ}C
扬程：沿程损失×1.2 + 末端压差（≥30kPa）
致命条款：必须安装 Y型过滤器+磁力除垢器（堵塞导致爆管率↑300%）
3. 热能交换——输配终端
末端类型 | 水温要求 | 流速极限 | 承压指标 |
铸铁散热器 | 75~85℃ | ≤0.3m/s | 0.8MPa |
钢制地暖管 | 45~55℃ | 0.2~0.5m/s | PN16 |
风机盘管 | 60~65℃ | 0.4~0.8m/s | 1.0MPa |
��️ 智慧控制系统（GB 50041 第9.4条强制条款）
核心参数：
▸ 回水温度波动 ≤±1.5℃
▸ 启停周期 ≥30分钟（防频繁点火）
☢️ 安全防线（血泪教训总结）
压力容器守护神
装置 | 安装位 | 动作值 | 检验周期 |
双通道压力开关 | 锅筒出口 | ≥0.1MPa报警 | 每日 |
防爆膜 | 炉膛顶部 | 0.05s内爆破 | 2年更换 |
燃气泄漏传感器 | 锅炉房地面750px处 | 浓度＞10%LEL切断 | 每周点检 |
⚠️ 法律红线：未配置 高低水位联锁保护 → 按《特种设备安全法》处罚10~50万元！
�� 能效生死表（对标GB 50273-2023）
指标 | 国标及格线 | 先进值 | 劣化后果 |
排烟温度 | ≤180℃ | ≤120℃ | 热损失↑8%/50℃ |
炉体表面热流密度 | ≤350W/㎡ | ≤250W/㎡ | 年损热量≈30吨标煤 |
系统不平衡率 | ≤15% | ≤5% | 远端室温↓4~7℃ |
�� 设计八大雷区（90%项目踩坑）
致命误算：未计入 换热器压降（导致水泵扬程不足30%）
材料叛变：高温区用 普通橡胶密封垫（130℃碳化泄漏）
震动屠杀：水泵与管道 硬连接（振幅扩大5倍→焊缝开裂）
气蚀暗箭：除污器安装于泵出口（杂质击穿叶轮）
氧腐蚀陷阱：未设 真空除氧器（管壁年腐蚀＞1mm）
膨胀谋杀：支架 刚性固定DN100管（热位移撕裂法兰）
控制断链：变频器与阀门 无协同控制（水力失调↑40%）
数据黑洞：缺少 能耗分项计量（无法诊断系统失效）
��️ 运维核武器
化学清洗圣律（DL/T 794-2023）
禁术：缓蚀剂剂量不足 → 腐蚀速率 ＞60g/㎡·h！
节能改造必杀技
▸ 烟气冷凝回收 → 提升热效率＞9%
▸ 加装 水力平衡阀 → 节电15~25%
▸ 云平台智能寻优 → 燃料浪费↓18%
�� 未来技术风口
▶ 熔盐储热系统（突破蒸汽温度极限）
▶ 氢混燃烧技术（CO₂减排＞50%）
▶ 数字孪生运维（故障预判精度95%）
�� 权威报告佐证：北京某三甲医院改造后实测数据
供暖能耗下降 37.8%，设备寿命延长 5.3年！
注：全文基于 2024年最新强标编制，文中数据及案例均来自：
国家特种设备安全监察局事故通报库
《区域锅炉房能源效率检测方法》JGJ/T 177
清华大学建筑节能研究中心年度报告
如需 系统方案设计模板 或 爆炸事故预防手册，请提供具体热负荷参数与应用场景！
